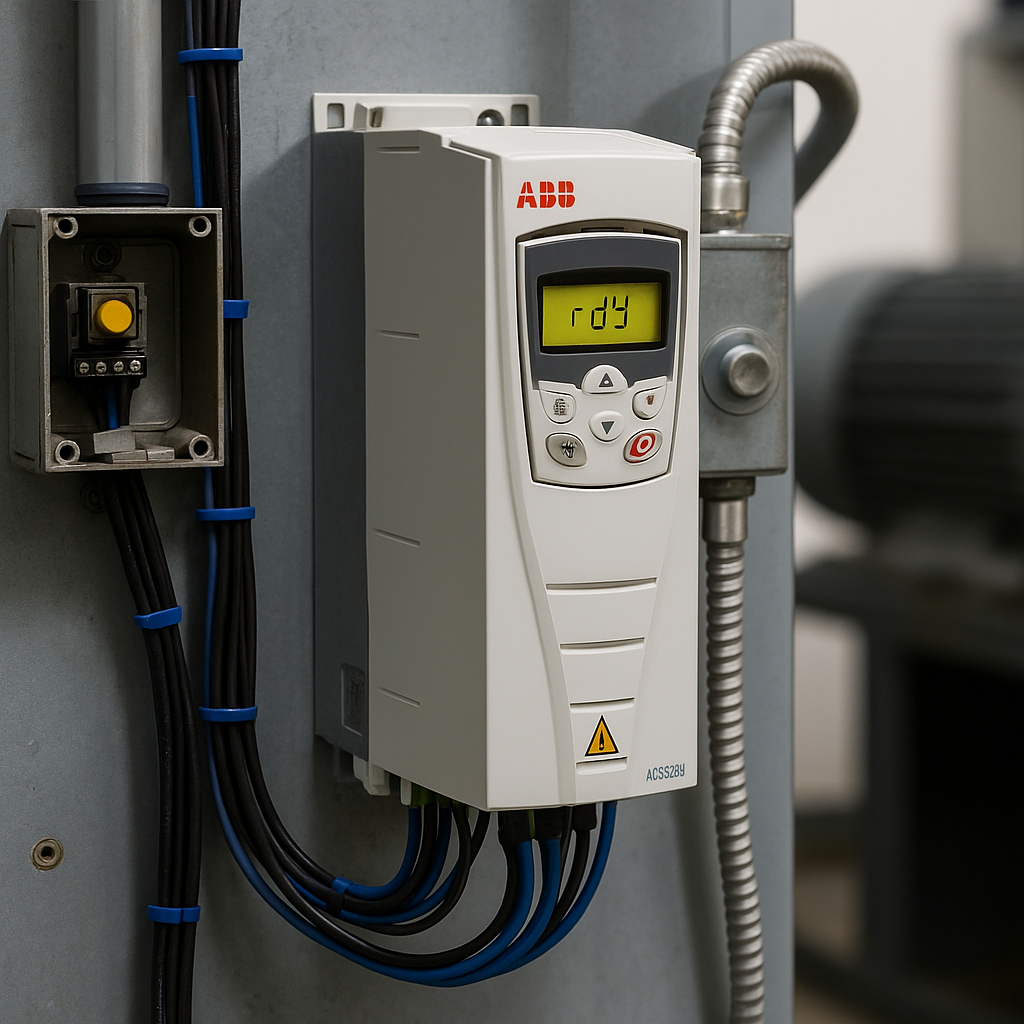

O ABB ACS550 é um inversor (conversor de frequência) industrial de média potência, projetado para controle de motores de indução em aplicações de automação, HVAC e utilidades, oferecendo modos de controle vetorial sem sensor (Sensorless Vector) ou escalar (V/f), interface de operação integrada e variadas opções de comunicação.
Informações de uso
Ventiladores / exaustores — para controlar fluxo de ar conforme necessidade térmica ou ambiental.
Bombas de circulação / bombagem — ajustar vazão conforme demanda hidráulica ou térmica.
Sistemas de HVAC de média potência — acionamentos de unidades de tratamento de ar (UTRs), chillers auxiliares, ventiladores maiores, exaustão em fábricas, etc.
Utilidades industriais — transporte de fluido, ventilação forçada, compressores menores ou auxiliares onde variação de rotação é útil.
Em ambientes severos (pó, umidade, calor), requer boa proteção, ventilação e limpeza para manter confiabilidade.
A fiação de potência e controle deve ser bem dimensionada e separada para evitar ruídos/influência entre sinais.
Ajustes finos de rampas, limites de corrente e configurações de controle vetorial são essenciais para estabilidade, evitar sobrecarga mecânica e proteger motor.
Alguns modelos não possuem freio embutido; quando necessário, é preciso usar módulo externo de frenagem.
Verificar compatibilidade de módulos adicionais (comunicação, I/O) com o firmware instalado.
Descriçõs completa do produto
O ACS550 foi desenvolvido para oferecer uma solução de controle de velocidade confiável e eficiente para motores trifásicos em uma faixa intermediária de aplicações. Ele combina funcionalidade robusta com facilidade de uso, por meio de um painel HMI com display e teclas de navegação, permitindo monitoramento e parametrização local.
Sua arquitetura admite controle vetorial sem sensor, o que melhora desempenho em cargas variáveis, sem exigência de encoder externo. Também oferece controle escalar (V/f) para operações mais simples. Com recursos de proteção, diagnóstico e comunicação integrada, o ACS550 atende demandas industriais com flexibilidade.
Em aplicações HVAC, o ACS550 pode acionar ventiladores, bombas, exaustores e outros componentes, permitindo ajustar a rotação conforme demanda térmica, melhorando eficiência energética e controle operacional.
Embora a ABB tenha migrado suas linhas mais modernas para o modelo ACS580, o ACS550 ainda é usado em muitos sistemas existentes ou como opção de substituição.
Especificações Técnicas
As especificações podem variar conforme a versão (tensão, faixa de corrente). A seguir, algumas características típicas encontradas no ACS550:
| Característica | Valor típico / detalhe |
|---|---|
| Métodos de controle | Sensorless Vector (vetorial sem sensor) e V/f (escalar) |
| Faixa de frequência de saída | 0 a ~500 Hz (dependendo versão) |
| Proteções internas | Sobrecorrente, subtensão/sobretensão do barramento DC, sobretemperatura, falhas internas, etc |
| Entradas / saídas | Entradas digitais, analógicas, saídas de relé, saídas analógicas, dependendo modelo |
| Comunicação | RS-485 (Modbus), módulos adicionais para redes industriais (dependendo versão) |
| Capacidade de sobrecarga | Tipicamente, pode operar com 110 % da corrente nominal por certo tempo em modos “fan/pump”, ou 150 % por tempo limitado, conforme versão específica |
| Tensão de alimentação (versões comuns) | Trifásico 380-480 V AC (dependendo da linha) |
| Grau de proteção (enclosure) | Geralmente IP21 para versões montadas em painel interno (salvo variantes) |
| Interface de usuário (HMI) | Painel com display e teclas para monitoramento e ajuste direto, menus parametrizáveis |
| Faixa de potência / corrente (exemplos) | Por exemplo, versão para ~22 kW (com corrente de entrada/saída específica) |
