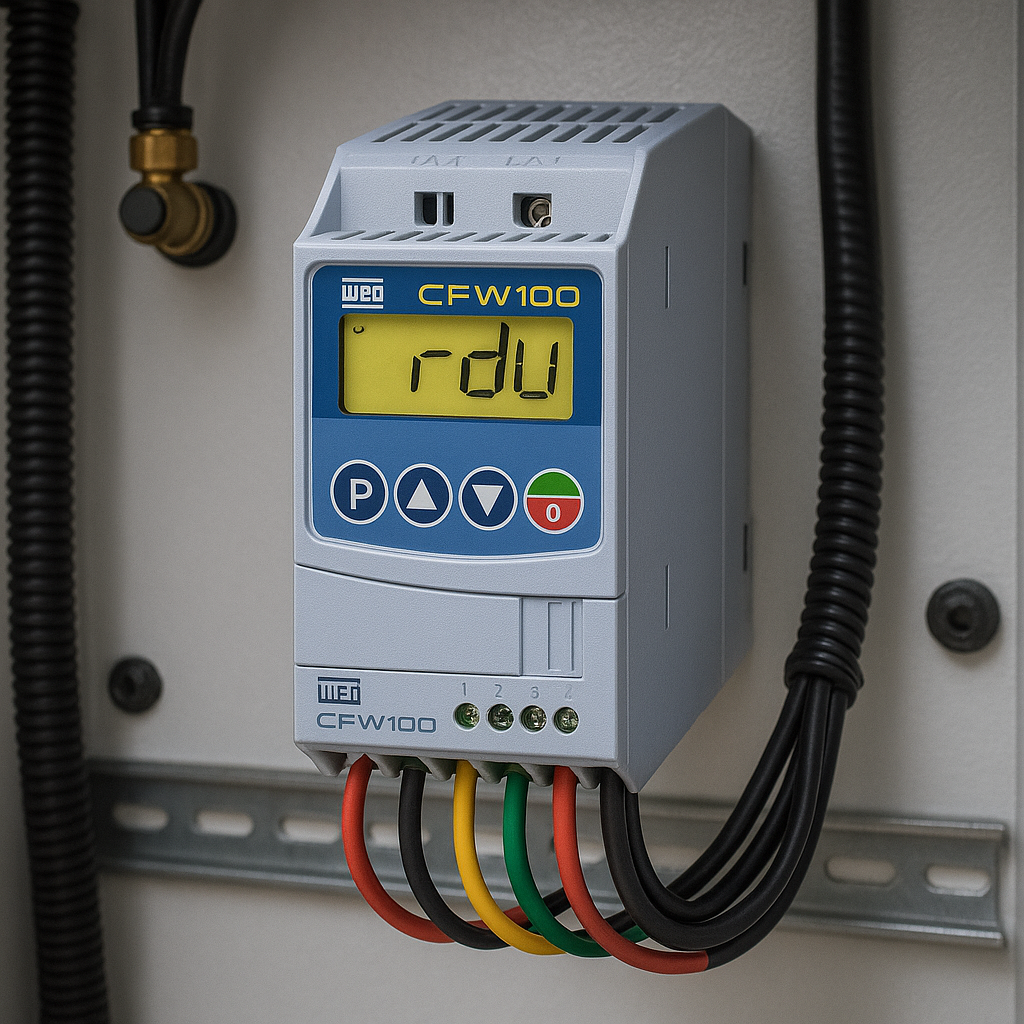

O Inversor de Frequência WEG CFW100 é um drive compacto desenvolvido para controle de velocidade e torque de motores de indução trifásicos, com modos de controle vetorial (VVW) ou escalar (V/f). Ideal para aplicações de pequeno porte, com interface HMI integrada, comunicação Modbus e possibilidade de execução de lógica interna (SoftPLC).
Informações de uso
Ventiladores / exaustores em sistemas HVAC, para controle de vazão conforme demanda.
Bombas de água gelada, de condensado ou de circulação, ajustando rotação para otimização energética.
Compressores auxiliares de pequeno porte (onde o fabricante permita variar a rotação).
Atuação em máquinas auxiliares de climatização, como dampers motorizados, ventiladores de respaldo etc.
Sistemas embarcados / OEMs de climatização compacta, onde espaço, custo e flexibilidade são fatores críticos.
Em aplicações com altas exigências dinâmicas ou grandes potências, pode ser necessário um inversor de linha mais robusta (ex: CFW300/500/701).
O ambiente deve ser controlado: calor excessivo, poeira ou umidade severa prejudicam o módulo eletrônico.
A fiação de potência e controle deve ser cuidadosamente separada e aterrada; uso de blindagens e filtros pode ser necessário em ambientes eletroeletronicamente ruidosos.
Ajuste de rampas e limites de corrente adequados é importante para evitar falhas de sobrecorrente ou desgaste mecânico nos motores acionados.
Ao usar a lógica SoftPLC, deve-se testar bem o programa interno para não comprometer segurança ou causar conflitos com outras lógicas externas.
Verificar compatibilidade de acessório (módulo de comunicação ou HMI remota) com o firmware existente, evitar desconexões durante programação etc. (ex: não usar cabo USB e módulo remoto ao mesmo tempo para distâncias longas). Weg+3Weg+3Weg+3
Descriçõs completa do produto
O CFW100 oferece soluções eficientes e econômicas para automação de máquinas, utilidades e aplicações HVAC de pequeno porte. Ele possibilita ajuste de rotação dos motores com precisão, adequando operação a demanda — o que traz economia de energia e maior controle.
Seu projeto contempla uma interface homem-máquina (HMI) no painel frontal, para visualização e ajuste de parâmetros. Ele suporta tanto controle escalar (V/f) quanto controle vetorial (VVW) — o que melhora a resposta dinâmica em cargas variáveis.
O inversor é modular e permite uso de acessórios como módulos de comunicação (RS-485, USB, CANopen, BACnet) e expansão de I/O. Também conta com recurso SoftPLC, que permite programar pequenas lógicas de controle dentro do próprio inversor (sem necessidade de CLP externo).
É indicado para controle de ventiladores, bombas, exaustores, pequenos compressores auxiliares e outras cargas típicas de sistemas de climatização que demandem variação de velocidade ou otimização de operação.
Especificações Técnicas
As especificações a seguir são extraídas dos manuais de usuário e programação do CFW100 (versão 4.2X e anteriores). Sempre verifique a versão exata do inversor que você está utilizando. Weg+4Weg+4Weg+4
| Característica | Valor / Detalhe |
|---|---|
| Métodos de controle | V/f (escalar) ou VVW (vetorial) Weg+2Weg+2 |
| Faixa de frequência de saída | 0 a 300 Hz, com resolução de 0,1 Hz Weg+1 |
| Regulação de velocidade (escala) | ≈ 1 % da velocidade nominal no modo V/f com compensação de escorregamento; no modo vetorial mantém também 1 %. Weg+2Weg+2 |
| Faixa de variação de velocidade | Modo V/f: relação de 1:20; modo vetorial: até 1:30 Weg+2Weg+2 |
| Entradas digitais | 4 entradas isoladas, tensão até 30 V DC, corrente ~11 mA Weg+2Weg+2 |
| Proteções internas | Sobrecorrente / curto-circuito fase a fase, subtensão/sobretensão no barramento DC, sobrecarga no motor, sobretemperatura dos módulos de potência, falha de programação. Weg+3Weg+3Weg+3 |
| Interface / comunicação | Modbus RTU nativo (via RS-485). Também suporta módulos opcionais para USB, CANopen, BACnet etc. ServiceDrive+4Weg+4Weg+4 |
| SoftPLC (lógica interna) | Suporta programação interna em ladder (50 blocos configuráveis) para lógica simples. Weg+1 |
| Grau de proteção (mecânica) | Normalmente IP20 para versões padrão (interior de painel) Weg+1 |
| Tensão de alimentação | Modelos monofásicos típicos de 200–240 V AC. Weg+2Weg+2 |
| Eficiência | Rendimento típico ≥ 97 % Weg+2Weg+2 |
| Parâmetros de alarme/falha | F021 (subtensão no link DC), entre outros. Weg+2Weg+2 |
